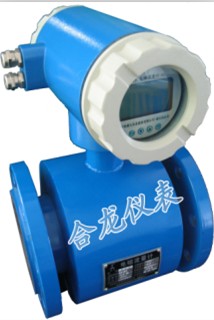

LDJ电磁流量计
2016-03-31 22:15:04 来源: 作者: 【 】 浏览:1400





简介

     电磁流量计是基于法拉第电磁感应原理,对导电流体进行精确测量的流量仪表。

     它无可动部件,测量结果与流体的温度、压力、粘度、密度、液固两相流及电导率(在阈值以上)的变化无关。该产品广泛应用于化工、食品、环保、冶金等行业,对各种腐蚀性液体泥浆、污水、饮料、药液都可精确计量。

结构和系统组成

     LDJ系列电磁流量计可分为

     基型:由传感器和转换器组成。流体通过后,流量计输出与流量成正比的4~20 mA DC标准信号,该信号送入显示仪表或计算机。

     智能型:由传感器和智能转换器组成。具有现场显示累计流量、瞬时流量、信号远传等各种功能。

工作原理

     电磁流量计中,流过的导电流体,以流速 V 作切割磁场的运动。根据法拉第电磁感应定律,在两个电极之间产生电动势E。当管道内部直径D恒定,励磁电流不变时,磁通密度B恒定,则电动势E与电流Q成线性关系:

E=K·B·D·

 产品型号编码

流量Q=E

测出E值,经过电路转换,即可测出流量。





     技术参数



公称通径 mm

DN25

Dn50

DN80

Dn100

DN150

DN200

DN250

DN300

流量范围m3/h

0.42~10.6

1.68~42

4.32~108

6.8~169

15.2~381

27~678

42.4~1060

61~1526

基本误差 %

±0.5%    ±1.0%

电流输出

4~20mA DC  负载≤750Ω

使用压力MPa

4.0

1.6

介质温度℃



-40~65             氯丁橡胶衬里

-40~180             四氟乙稀衬里

电极材质

不锈钢316LM)、哈氏BH)、哈氏CY)、钽(D)、锆(E)、钛(T

环境温度℃

-20~+55

防护等级

一体型IP65、分体型IP67

供电电源

AC 85260V(4763Hz) DC24V

衬里材料

   氯丁橡胶:最常用的材料,耐磨性能好,适用于水、污水及一般低浓度酸、碱、盐溶液。

   四氟乙稀:耐腐蚀性能优良,几乎无杂质粘附。

电极材料





   不锈钢316L:适用于水、污水及一般腐蚀性介质。

   哈氏B:对非氧化性酸及碱、盐溶液有良好的耐腐蚀性。

   哈氏C:对氧化性酸及碱、盐溶液有良好的耐腐蚀性。

   钽:价格昂贵,除氢氟酸不适用外,几乎适用各种腐蚀性介质。

   锆:特殊需求。

   钛:适用于海水、各种氯化物和氢氧化物。

L-mag型电磁流量转换器

  智能型电磁流量计采用L-mag型电磁流量转换器,增加的主要技术功能如下

★现场LCD显示:瞬时流量、累计流量同时显示在一个屏幕上。

★具有导电率测量、励磁电流测量等自检和自诊断功能。

★全汉字菜单操作。

★脉冲输出、正反相流量输出:输出脉冲上限可达5000cp/s,脉冲当量为0.0001~1.0m3/cp可选。

★报警输出:两路带光电隔离晶体管集电极开路报警输出。报警状态:液体空管,励磁断线,流量超限。

★可选RS232RS485串行通讯接口,具有抗雷击保护。

规格及外形尺寸

公称通径

mm

公称压力

MPa

外形尺寸

连接尺寸

质量

L

D

D1

n×φ

Kg

25

4.0

200

110

85

4×14

9

40

200

150

110

4×18

11

50

1.6

200

165

125

4×18

14

80

200

200

160

8×14

18

100

250

235

180

8×18

23

150

300

285

240

8×22

33

200

350

340

295

8×22

48

250

450

385

350

12×22

73

300

500

445

410

12×26

100
