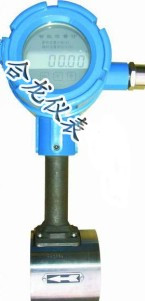

涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、类等）的计量和控制.
一.主要技术指标
表(一)
|
公称通径(mm)
|
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
|
|
公称压力(MPa)
|
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
|
|
介质温度(℃)
|
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
|
|
本体材料
|
1Cr18Ni9Ti，(其它材料协议供货)
|
|
允许振动
加速度
|
压电式:0.2g 电容式:1.0～2.0g
|
|
精确度
|
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
|
|
范围度
|
1：6～1：30
|
|
供电电压
|
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
|
|
输出信号
|
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
|
|
压力损失系数
|
符合JB/T9249标准 Cd≤2.4
|
|
防爆标志
|
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
|
|
防护等级
|
普通型IP65 潜水型 IP68
|
|
环境条件
|
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
|
|
适用介质
|
气体、液体、蒸汽
|
|
传输距离
|
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
|
表(二) 参比条件下涡街流量传感器工况流量范围表
|
仪表口径
(mm) |
液体
|
气体和蒸汽 |
|
测量范围
(m3/h)
|
输出频率范围
(Hz) |
测量范围
(m3/h) |
输出频率范围
(Hz) |
|
25 |
1.2～16 |
25～336
|
8.8～55 |
190～1140 |
|
32 |
1.5-20 |
16-286 |
10-160 |
160-1090 |
|
40 |
2～40 |
10～200 |
27～205 |
140～1040 |
|
50 |
3～60 |
8～160 |
35～380 |
94～1020 |
|
65 |
4.5-90 |
6.2-124 |
40-780 |
68-860 |
|
80 |
6.5～130 |
4.1～82 |
86～1100 |
55～690 |
|
100 |
15～220 |
4.7～69 |
133～1700 |
42～536 |
|
125 |
20～320 |
3.5～65 |
140～3260 |
35～492 |
|
150 |
30～450 |
2.8～43 |
347～4000 |
33～380 |
|
200 |
45～800 |
2～31 |
560～8000 |
22～315 |
|
250 |
65～1250 |
1.5～25 |
890～11000 |
18～221 |
|
300 |
95～2000 |
1.2～24 |
1360～18000 |
16～213
|
|
